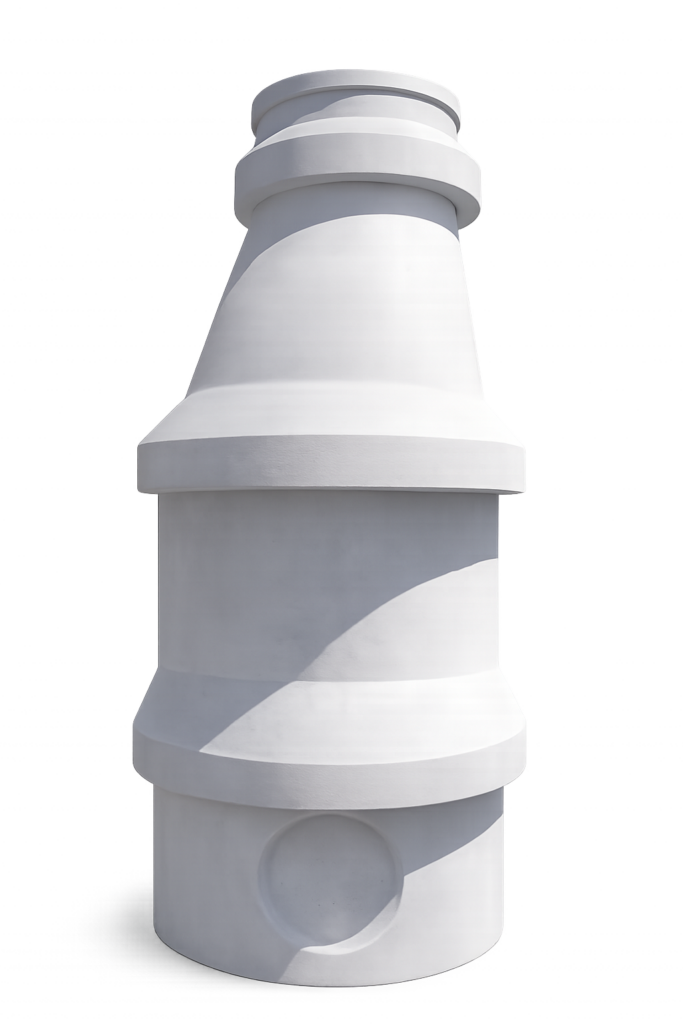

POÇOS DE VISITA

Os poços de visita (PV’s) em concreto pré-moldado com junta elástica são elementos essenciais nos sistemas de esgotamento sanitário, drenagem pluvial e redes subterrâneas de infraestrutura, permitindo o acesso seguro para inspeção, manutenção, limpeza e monitoramento das redes. Fabricados em concreto estrutural de alta resistência e montados em módulos padronizados, oferecem elevada durabilidade, estanqueidade e desempenho hidráulico.

TABELA TÉCNICA - ABNT 8890/2020

Tipos de Pv's	Diâmetro de parede	Diâmetro Fundo / Corpo	Diâmetro superior obrigatório	Aplicação	Visitável
TIPO N	150 à 300 mm	1000 mm	600 mm	Rua e Calçada	Sim
TIPO S	350 à 600 mm	1200 mm	600 mm	Rua e Calçada	Sim
TIPO E	700 À 1500 mm	Conforme projeto	600 mm	Rua e Calçada	Sim
TIPO P	Conforme projeto	600 mm	300 mm	Preferencialmente Calçada	Não
TIPO R	500 à 1500 mm	Conforme projeto	600 mm	Rua e Calçada	Sim

* PV, por ser um conjunto de peças de concreto que se encaixam, não tem uma altura padrão. Sua altura é determinada pelo projeto exigido, sendo alcançada através de anéis prolongadores. O PV pode ainda ter o diâmetro de superfície reduzido por meio de cone redutor e/ou laje excêntrica. Produzido dentro das normas ABNT NBR 8890/2007.

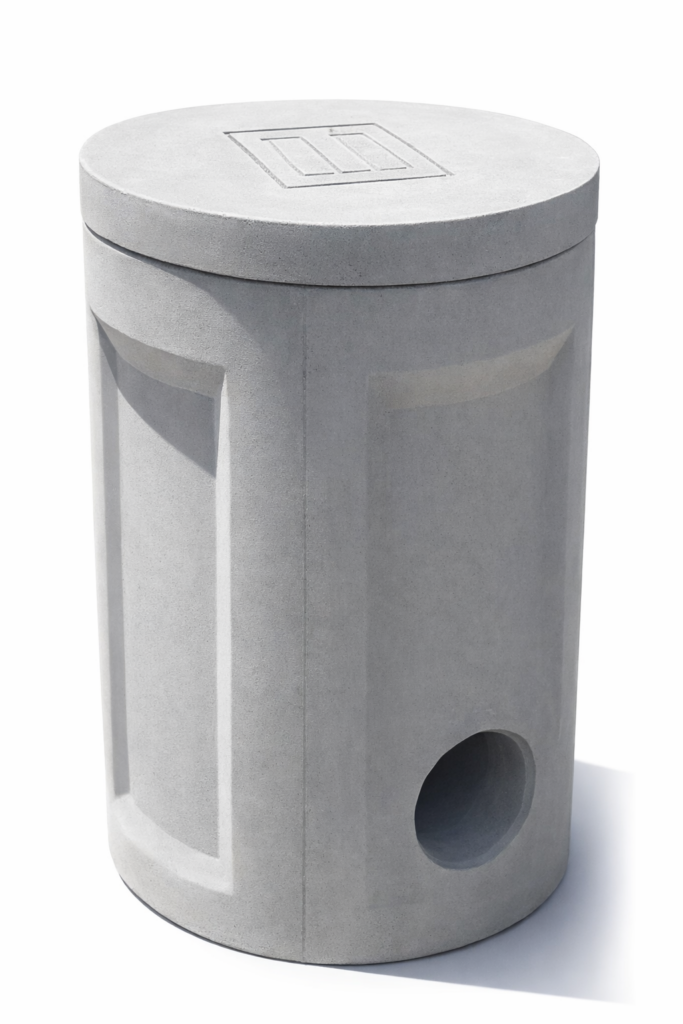

CAIXA DE INSPEÇÃO DOMICILIAR

A caixa de inspeção domiciliar Ø 400 mm, nas alturas 500 mm e 700 mm tem como função principal interligar a rede interna do imóvel à rede coletora pública, permitindo o controle operacional do sistema

Funções principais:

Inspeção visual do fluxo de esgoto
Identificação rápida de obstruções
Acesso para hidrojateamento e limpeza mecânica
Verificação de vazamentos e infiltrações
Manutenção preventiva da ligação predial

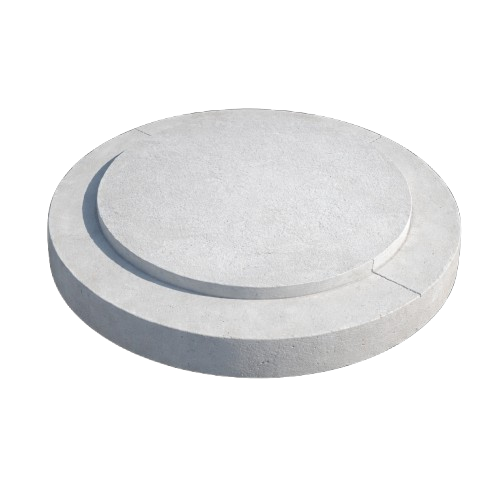

tampas

As tampas de concreto realizam o fechamento superior do poço de visita.

Funções principais:

Proteger o interior do PV
Permitir acesso para inspeção e manutenção

Garantir segurança operacional

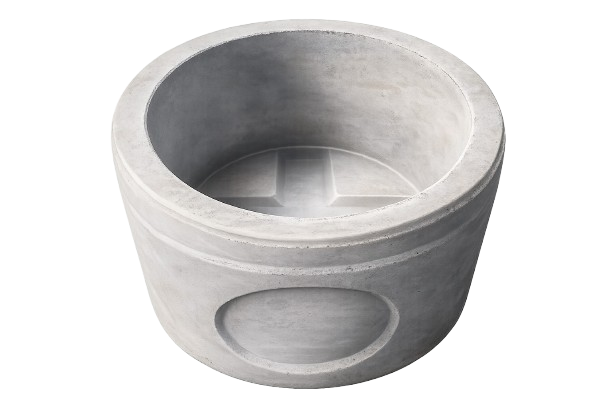

Anel com Fundo (Base do PV)

O anel com fundo é a peça que forma a base estrutural do poço de visita.

Funções principais:

Apoiar toda a estrutura do PV
Garantir estabilidade ao conjunto
Receber os tubos de entrada e saída
Permitir conformação de canaleta interna para direcionamento do fluxo

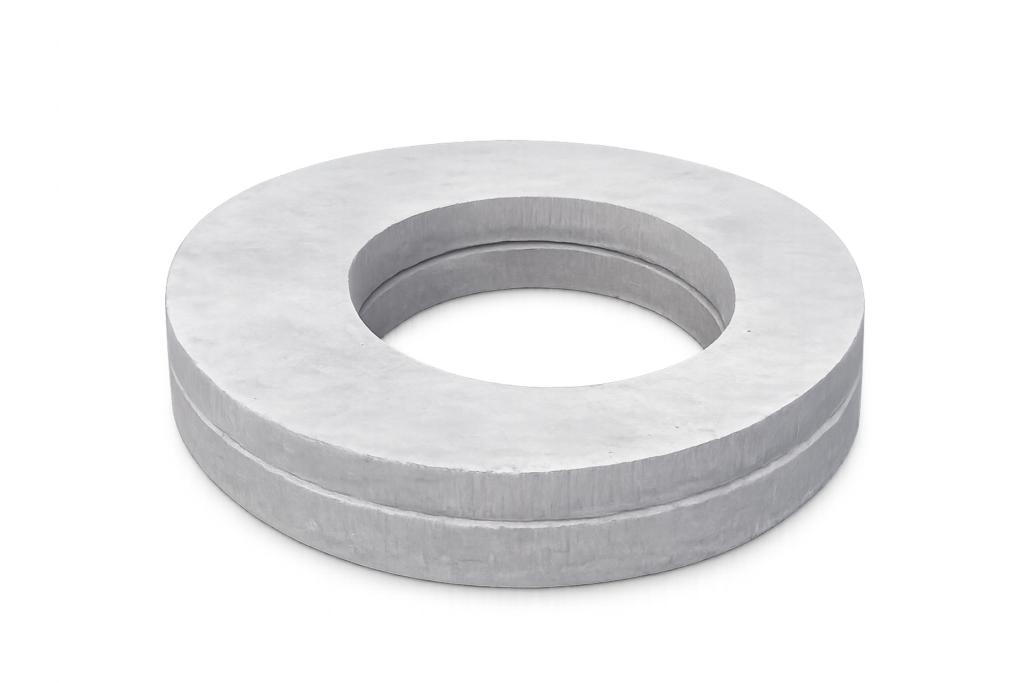

Anel PROLONGADOR

Os anéis prolongadores são módulos cilíndricos responsáveis por ajustar a altura total do poço conforme a profundidade da rede.

Funções principais:

Ajustar o nível do PV até a cota final do pavimento
Permitir variações de profundidade sem necessidade de peças especiais

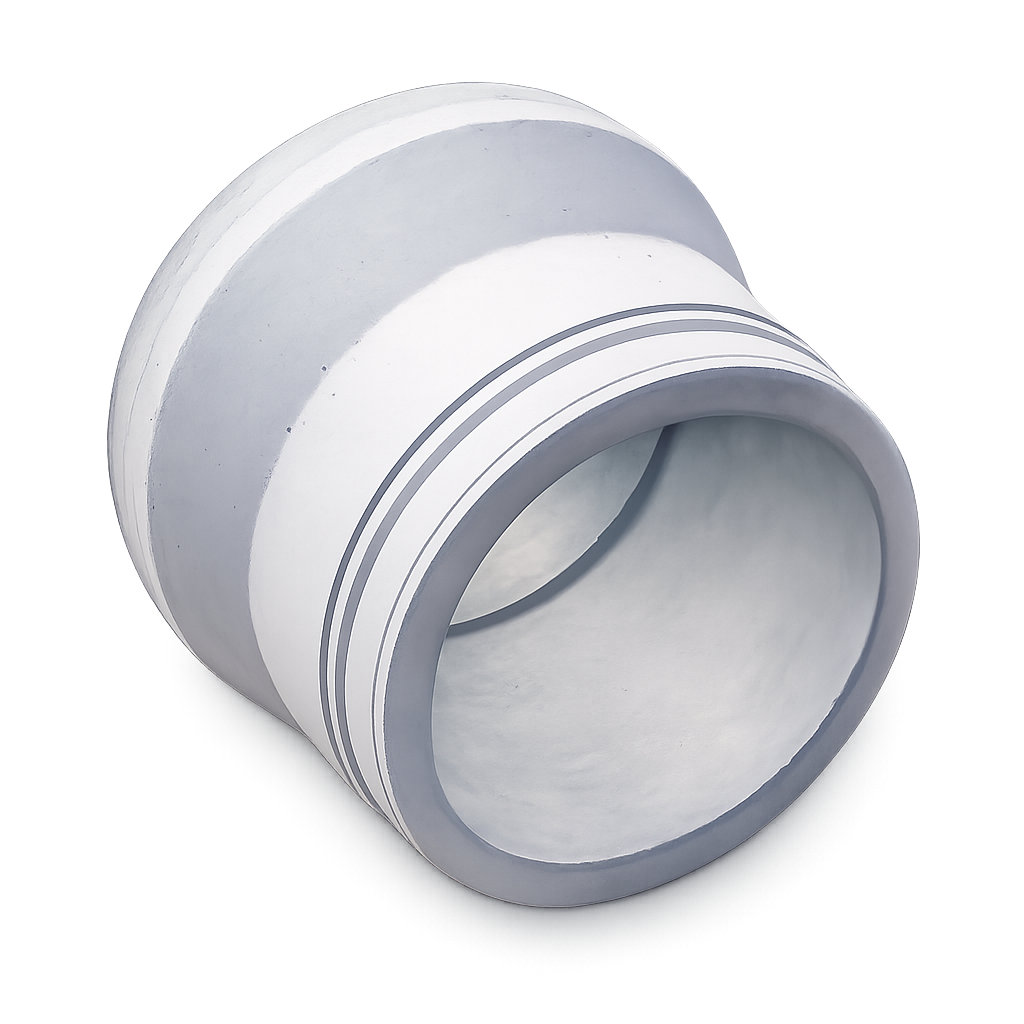

Nípel (Elemento de Ligação)

O nípel é o elemento responsável pela interligação entre os tubos da rede e o corpo do poço de visita.

Funções principais:

Conectar a tubulação ao PV
Garantir alinhamento hidráulico
Assegurar vedação estanque na interface tubo–poço

Laje Excêntrica (Laje de Cobertura)

A laje excêntrica é posicionada na parte superior do poço, distribuindo as cargas superficiais e também responsável pela redução de entrada (600mm).

Funções principais:

Transferir cargas de tráfego para a estrutura do PV
Servir como base para assentamento da tampa

Cones de Concreto

Os cones tem por finalidade fazer a transição entre o diâmetro interno do poço e o diâmetro da abertura superior.

Funções principais:

Reduzir o diâmetro do PV para a região de acesso
Facilitar o posicionamento da tampa
Melhorar a ergonomia e segurança do acesso operacional

CONES CONCÊNTRICOS
O cone concêntrico adequa o Poço de Visita de 600mm para a medida de 300mm da tampa.

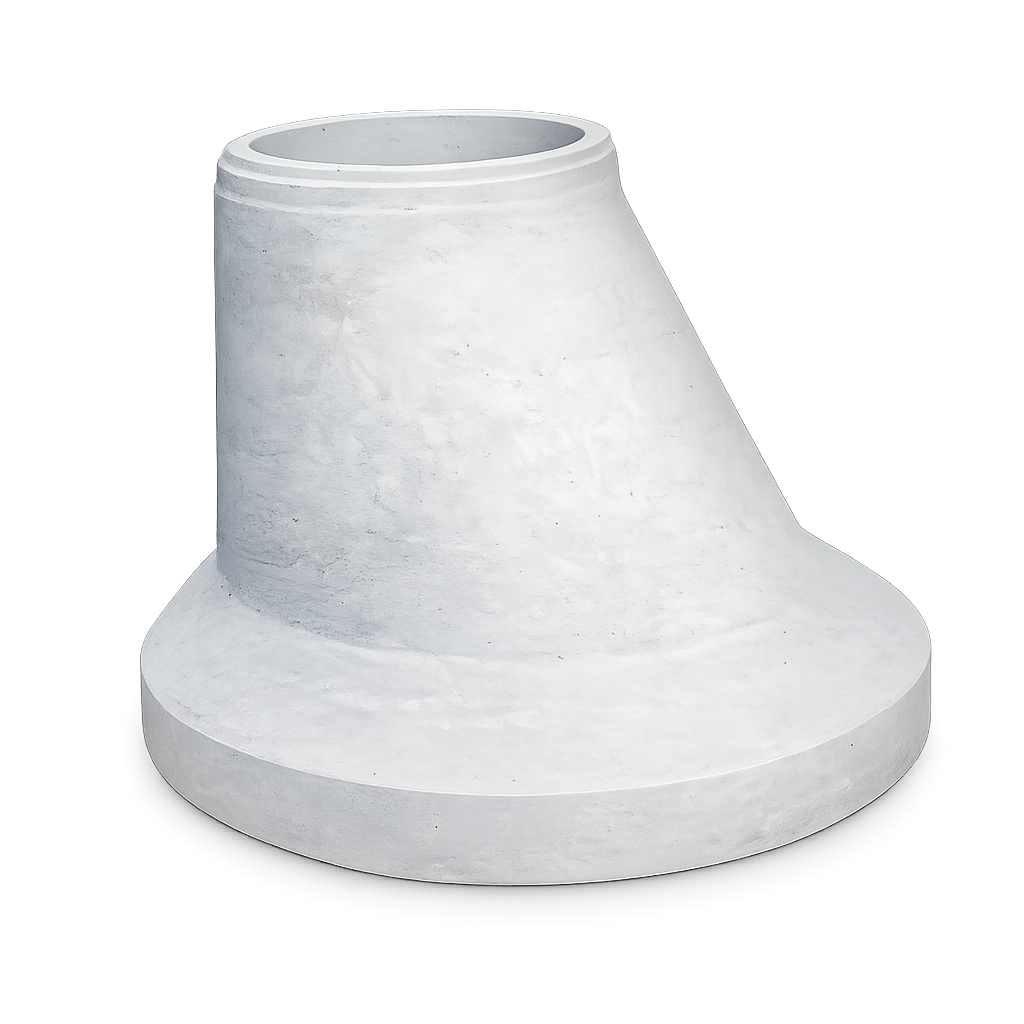

CONES EXCÊNTRICOS
Os cones excêntricos adequam os Poços de Visita de 1000mm ou 1200mm para a medida de 600mm da tampa.

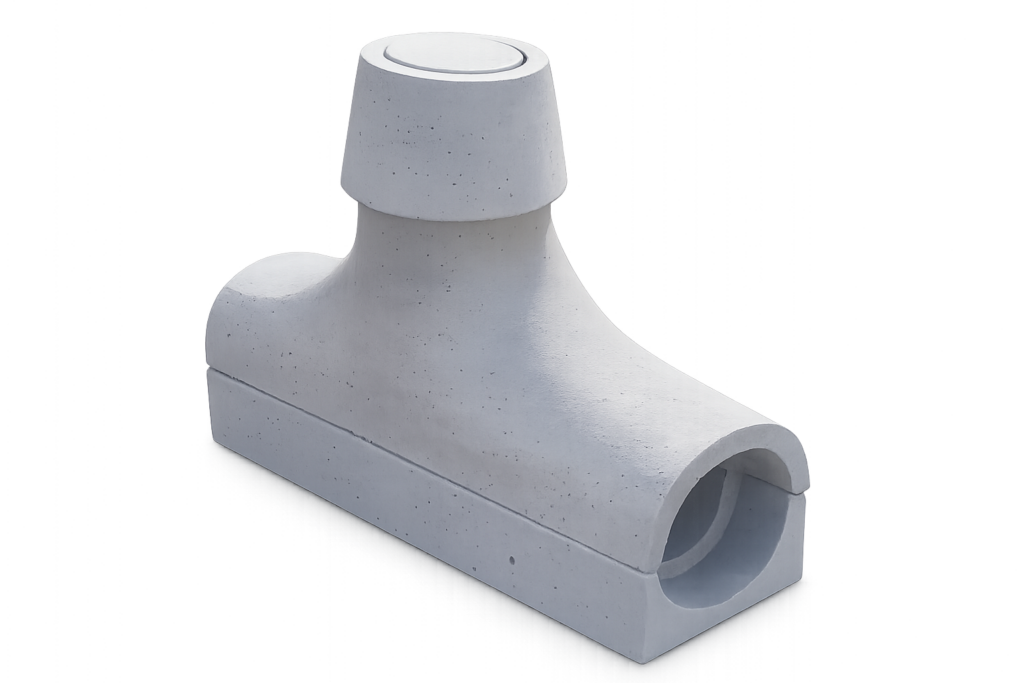

Conjunto TÊ Corneta

A peça de concreto pré-moldada chamada Tê Corneta foi desenvolvida para fazer a derivação de tubulações em sistemas de esgoto e drenagem, permitindo a ligação de um ramal secundário à linha principal, com encaixe seguro e vedação eficiente graças ao formato tipo corneta.
